恒流節水閥：以簡單方法解決超壓出流

1、超壓出流簡述

超壓出流是指水龍頭、花灑、沖洗閥、馬桶、暖氣片、中央空調風機盤管、地暖循環水管等用水器具/設備的進水壓力高于其實際所需要的工作壓力、從而導致上述用水器具/設備的出水流量大于實際所需要的流量的現象。

超壓出流是建筑給水領域急需解決的難題之一；解決超壓出流，也是綠色建筑的重要內容。

2、產生超壓出流的主要原因

1）保證管網末端正常用水

       為了給管網末端區域（遠離水廠或泵站的地域）提供適當?shù)墓┧畨毫Γ厝粚е驴拷畯S或泵站地域的供水壓力大于實際所需要的壓力。同時，即使同一供水地域內的用水器具往往也處于不同的地勢、不同的樓層。為了保證高地勢、高樓層的用水終端有適當?shù)膲毫?，也必然導致低地勢、低樓層用水終端的實際水壓高于所需要的水壓。

2）管網的經濟性要求

        要讓管網具有一定的經濟性，管網內的水就需要有一定的流速，管網系統也就需要有一定的壓力。

3、超壓出流的危害

        此處僅限于為保證管網末端正常用水而導致其上游管路上產生的超壓出流，即不包括整個系統壓力過高而產生的超壓出流。

1）造成嚴重的水資源浪費。

如一棟6層的建筑，要保證6樓有0.1MPa的水壓，底樓水壓約0.3MPa。在底樓和6樓同時安裝普通符合GB25501《水嘴水效限定值及水效等級》1級水效的節水龍頭，6樓的流量要達到或接近6L/min，則底樓的流量達12L/mm以上（最大流量達15L/mm以上，12L/min是大多數場景的工程統計數據。GB25501-2010規定0.3MPa下流量不大于12L/mm，但由于業內大多數廠家達不到，GB25501-2019取消了這一限制）。

實踐證明，學校、工廠等場所簡單用水（如洗手）和綜合用水較適合的流量分別是5L/mm、7L/mm左右?？梢姡摯睒?-5層都存在水浪費，樓層越低浪費越大，最高浪費達所需流量的1.4倍左右。

2）影響用水高峰時段正常用水

學校、工廠等用水有明顯峰、谷特征的場所，低樓層及近主管道的用水終端超壓出流往往導致管網末端（高樓層、橫支管末端）的用水器具供水不足。在這些場所，用水高峰時段位于管網末端特別是高樓層的用水器具流量不足甚至不出水的情況屢見不鮮。

4、超壓出流的解決方法

1）安裝孔板、節流塞

      孔板是定孔節流產品，流量隨供水壓力變化而變化，即水壓高流量大、水壓小流量也小，不能適應水壓變化。一般安裝在主管或支管上，只能用于供水壓力和用水量都比較穩定的場合，不適合學校等用水具有明顯峰、谷特征的場所，因為一定尺寸的節流孔不能兼顧高峰時段正常用水和低谷時段有效避免浪費。

      流塞也是定孔節流產品，可以看做是小尺寸孔板，性能特點與孔板相同，一般安裝在支管上，也可以安裝在單個用水終端前，壓力大流量大、壓力小流量小的特征非常明顯。

2）安裝減壓閥

       減壓閥可以分為兩類，一類可以減靜壓，一類只能減動壓（終端用水器具關閉后減壓閥后的壓力逐漸上升直至與閥前壓力一樣）。

       減壓閥安裝在主管或較大的支管上，可以根據閥后用水量（根據用水終端的種類、數量計算）有針對性地設定出水壓力，可以為一定用水區域內的用水器具提供相對適合的供水壓力，相比定孔節流產品具有明顯進步，但解決超壓出流的效果很有限，特別是對于用水具有明顯峰谷特征的學校等場所。例如，閥后有100個用水終端，選擇和安裝減壓閥時要按照用水高峰時段這100個用水器具同時使用或大多數同時用水所需要的壓力、流量選擇和設定減壓閥參數（即不影響正常用水）。但是，在非高峰時段特別是低谷時段，多數用水終端并沒有同時用水、甚至只有少數打開，這些打開的用水終端仍然會超壓出流。

3）安裝恒流節水閥

恒流節水閥采用動態限壓節流技術，其水流通道面積隨水壓變化而變化，即水壓低時水流通道的面積變大，水壓高時水流通道的面積變小，在工作水壓范圍內，流量基本不受水壓變化影響。

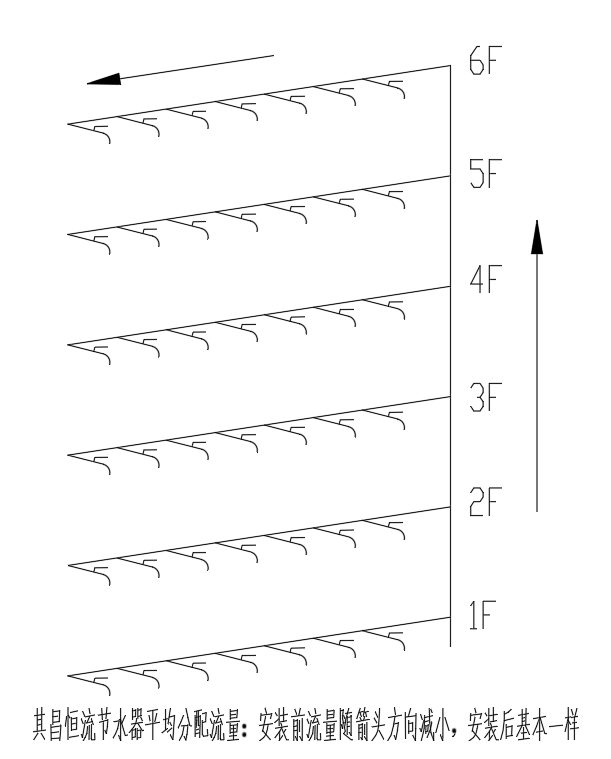

恒流節水閥安裝在每一個用水器具的進水管路上，為每一個用水器具提供適合的流量，可徹底解決超壓出流這個建筑給水的行業性難題。

恒流節水閥已大量應用于學校、工廠等場所，解決超壓出流——節水、解決用水高峰時地勢高、樓層高的用水終端流量小甚至不出水的效果十分明顯。近年來，在綠色建筑推進中，中元設計院等設計機構已將其昌恒流節水閥直接設計到供水、暖通系統中，效果顯著。

目前市場上的恒流節水產品（恒流節水器、恒流節水龍頭、恒流節水花灑等）魚龍混雜，不具備恒流功能甚至跟恒流毫不沾邊的產品比比皆是。建議集團用戶批量采購前一定要先購買樣品實測效果。

選購恒流節水器首先是看技術指標，其次看材質和制造工藝。技術指標辨別真假恒流，材質和制造工藝決定產品的穩定性和使用壽命。

恒流節水產品看起來比較簡單，實則對生產工藝有較高要求。因此，那些看起來就比較粗糙的產品一般也不會有能令人滿意的恒流效果。

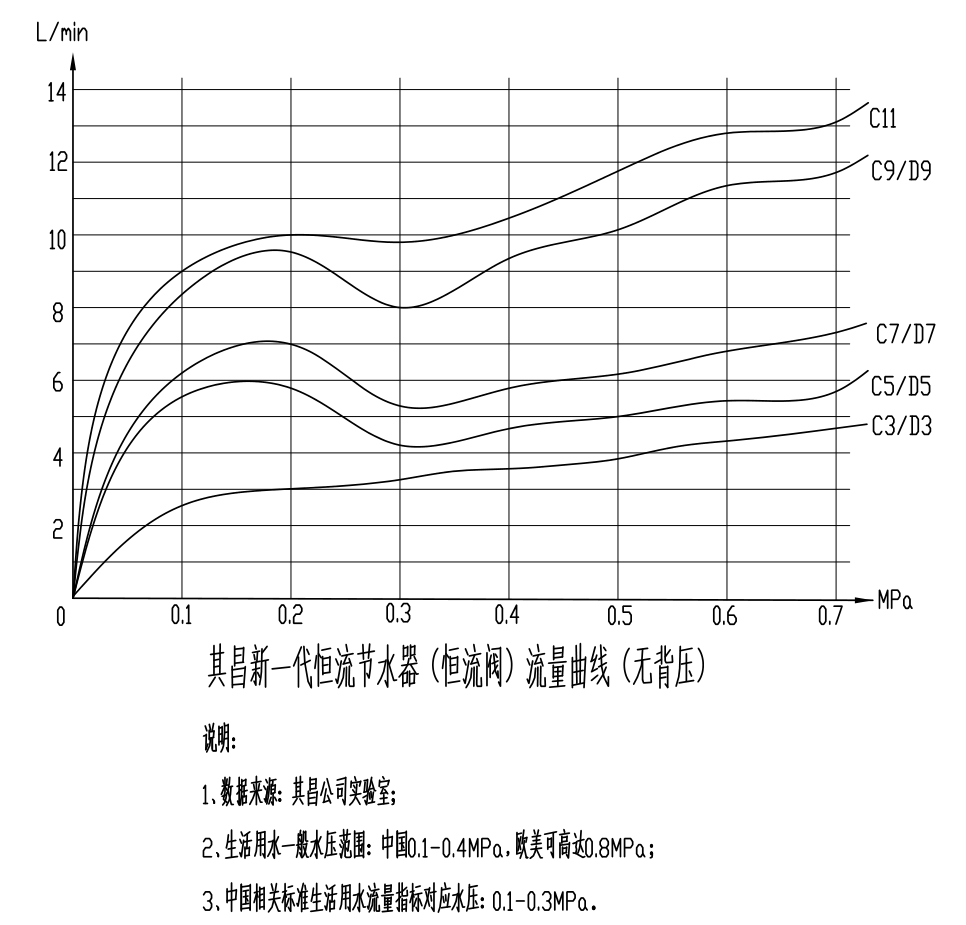

恒流節水閥的三個關鍵技術指標：

1）        低壓流量：0~0.1MPa水壓的流量，越大越好；

2）        恒流壓力范圍：一般生活用水的恒流壓力區間應該不小于0.1~0.4MPa；

3）        流量波動性：在恒壓范圍內的流量波動性越小越好。

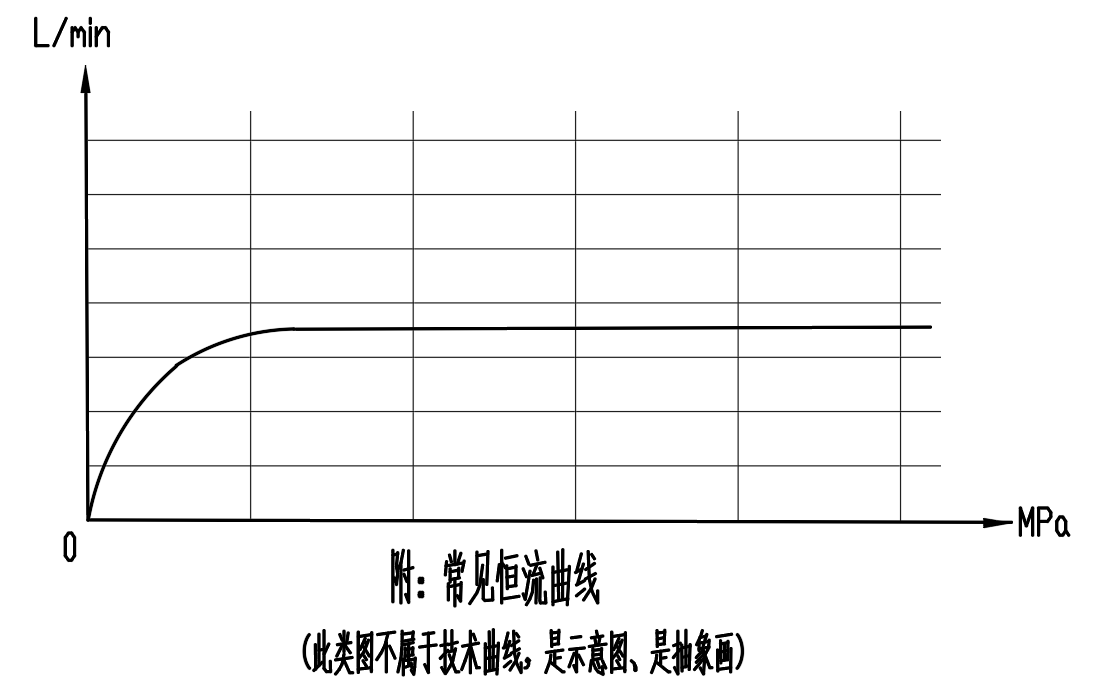

附：
